- Veliki 15.6 HD TFT LCD ekran sa 1920 * 1080 rezolucijom; kapacitivni ekran osetljiv na dodir podržava gestove sa više dodira
- 4 analognih kanala, do 4 GHz propusnog opsega sa uzorkom do 20 GSa/s (20 GSa/s (dualni kanal) i 10 GSa/s (sa 3 ili 4 kanala))
- Rezolucija od 12 bit ADC, do 16 bita u ERES režimu
- Niska pozadinska buka: 220 μVrms @ 4 GHz propusnog opsega
- SPO tehnologija
- Stopa snimanja talasnih oblika do 1 000 000 wfm/s
- Podržava nijansiranje intenziteta na 256 nivoa i režime prikaza temperature boje
- 500 Mpts/ch standard, 1 G pts /ch opcionalno
- Digitalni sistem za okidanje
- Inteligentno okidanje: ivica, nagib, puls, prozor, trzaj, interval, ispad, obrazac, kvalifikovano, N-ta ivica, podešavanje / držanje, odlaganje i video (HDTV podržan). Zone Trigger uprošćava napredno okidanje
- Okidanje serijske sabirnice i dekoder, podržava protokole:
- Standard: I2C, SPI, UART, CAN, LIN
- Opciono: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (samo dekodiranje), ARINC429, USB 2.0 (samo dekodiranje)
- Segmentirani režim akvizicije (Sekvence), deli maksimalnu dužinu zapisa na više segmenata (do 124 000), prema uslovima okidanja postavljenim od strane korisnika, sa vrlo malim vremenom mirovanja između segmenata za hvatanje kvalifikovanog događaja
- Funkcija snimanja istorijskih talasnih oblika (istorija), maksimalna dužina snimljenog talasnog oblika je 124 000 snimaka
- Automatska merenja na 50+ parametarima, podržava statistiku preko histograma, trake, trenda, Gating merenja, i merenja na Math, History i Memory tragovima
- 4 Math traga (32 Mpts FFT, Filter, sabiranje, oduzimanje, množenje, deljenje, integracija, diferencijal, kvadratni koren, itd.), podržava uređivač formule
- Obilje funkcija za analizu podataka kao što su pretraga, navigacija, SignalScan, digitalni voltmetar, brojač, histogram talasnih oblika, Bode plot, Power Analysis, Eye/Jitter Analysis i Compliance Test
- Brzo hardversko osrednjavanje, Hi Res ; Brza hardverska Mask Test funkcija, sa Mask Editor alatom za kreiranje korisnički definisanih maski
- 16 digitalnih kanala (opcionalno)
- Ugrađen generator talasnih oblika od 50 MHz, stopa uzorkovanja od 125 MSa/s, memorija talasnih oblika od 16 kpts
- Interfejsi uključuju : 4x USB Host 3.1 Gen 1, 2x USB 3.0 HostHost, USB 2.0 Device Device, 2x 1000M LAN LAN, DVI DD, DP 1.2 1.2, HDMI 1.4 1.4, Audio, External Triger In , Aux Out ( Pass/Fail, Trigger Out )), 10 MHz Out
- Ugrađeni veb server podržava daljinsko upravljanje preko LAN-a
Tekst je mašinski preveden.
- Instrument Siglent SDS 7404A H12,
- USB kabl,
- Brzi start,
- 4 x Pasivna sonda (SP3150A),
- Sertifikat o kalibraciji,
- Bežični miš,
- Strujni kabl
Tekst je mašinski preveden.

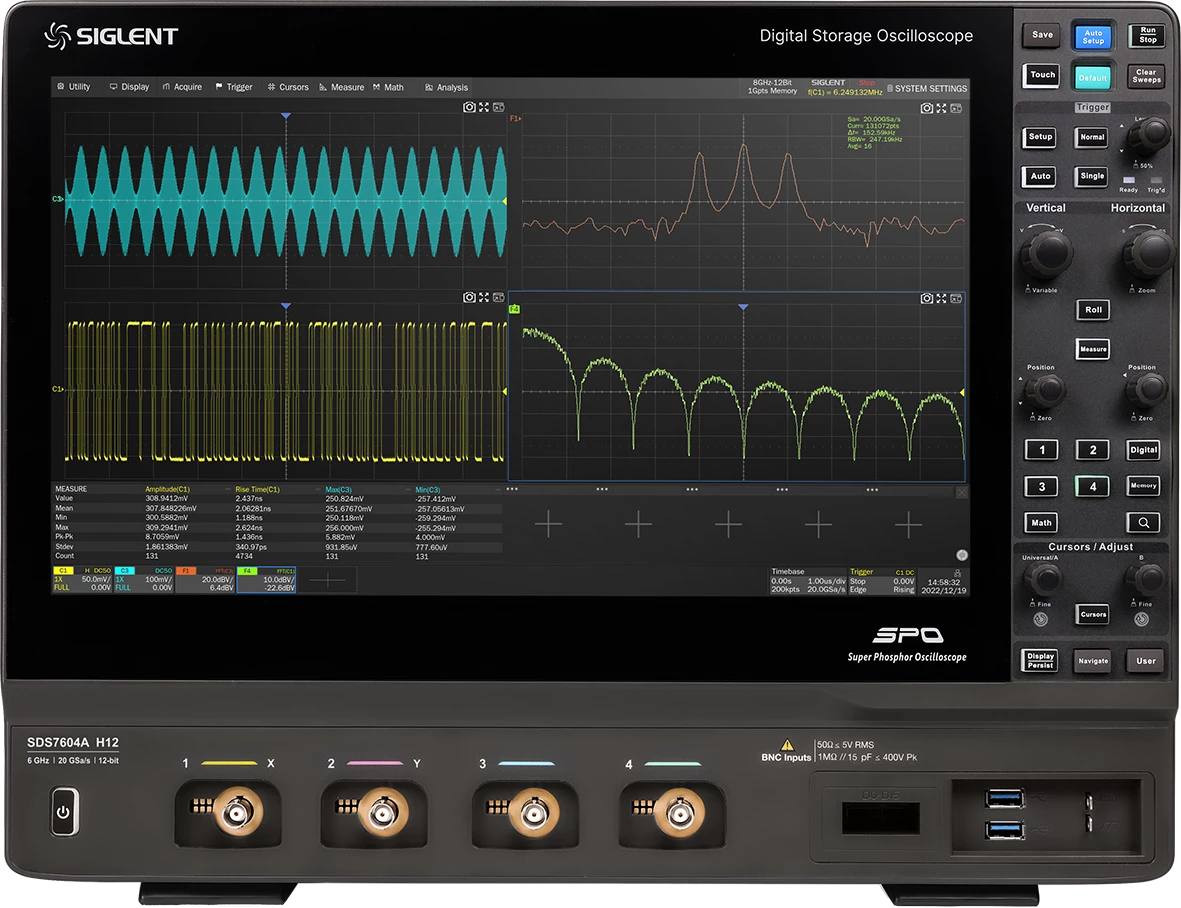

Naziv: SIGLENT SDS 7604A H12
Proizvođač: Siglent
Uvoznik: Micom TM International d.o.o., Srbija
Zemlja porijekla: N/A
