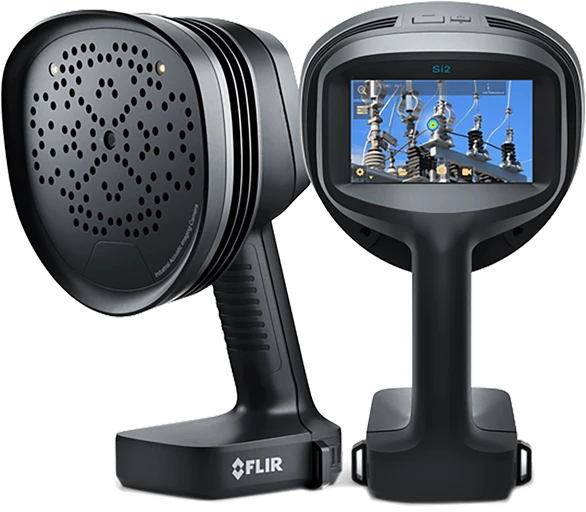

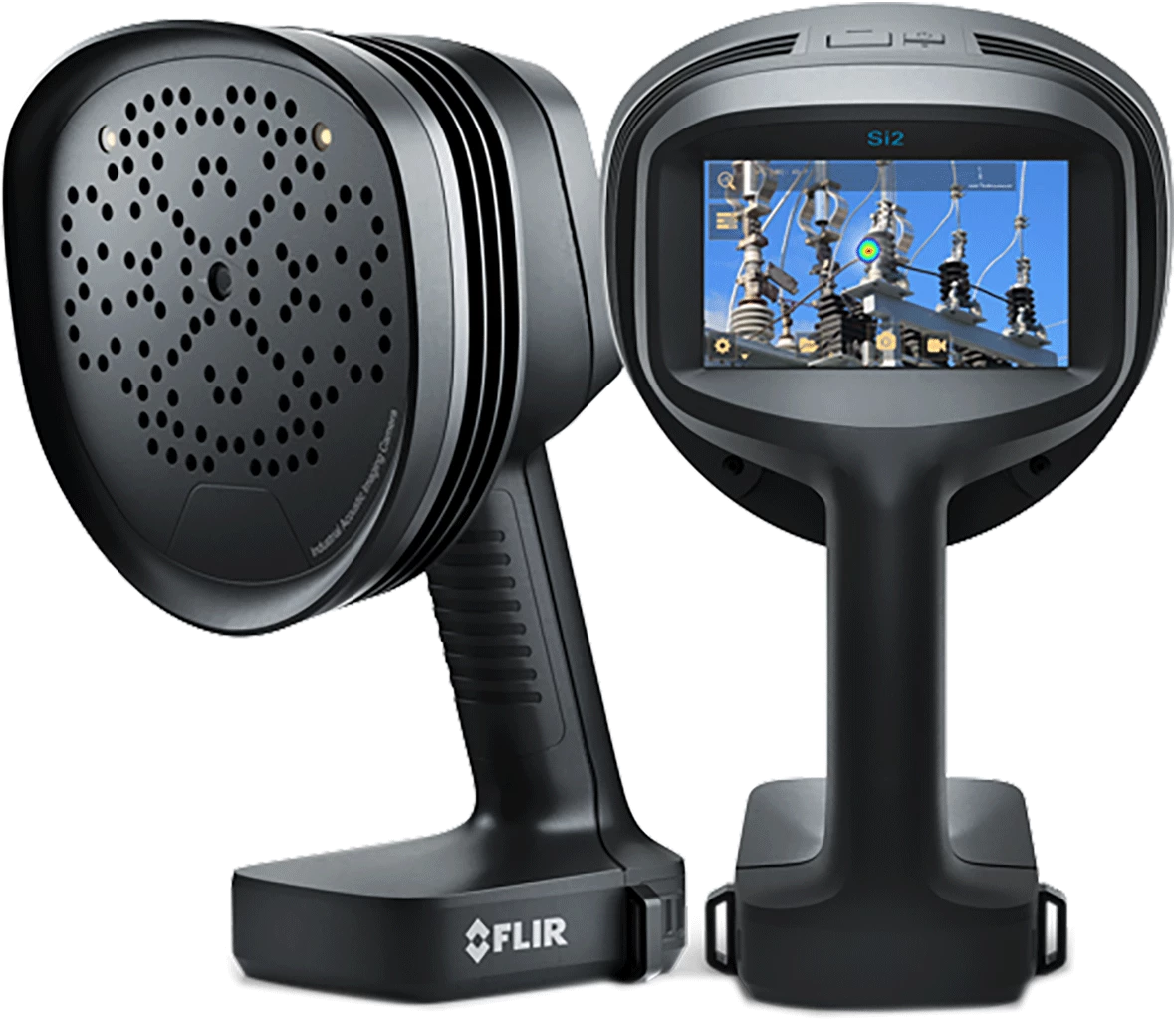

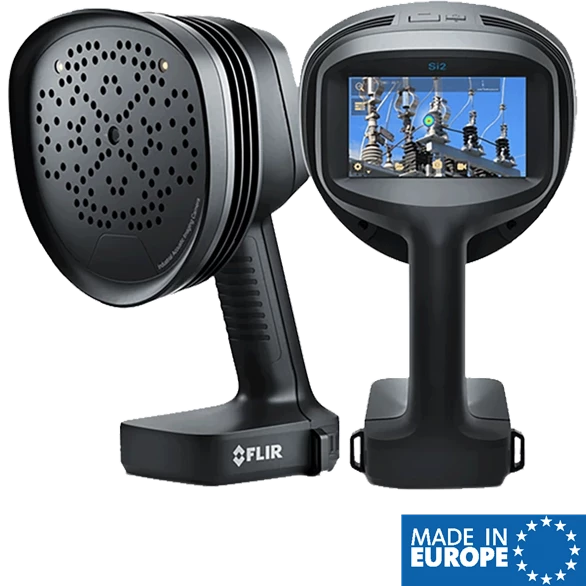

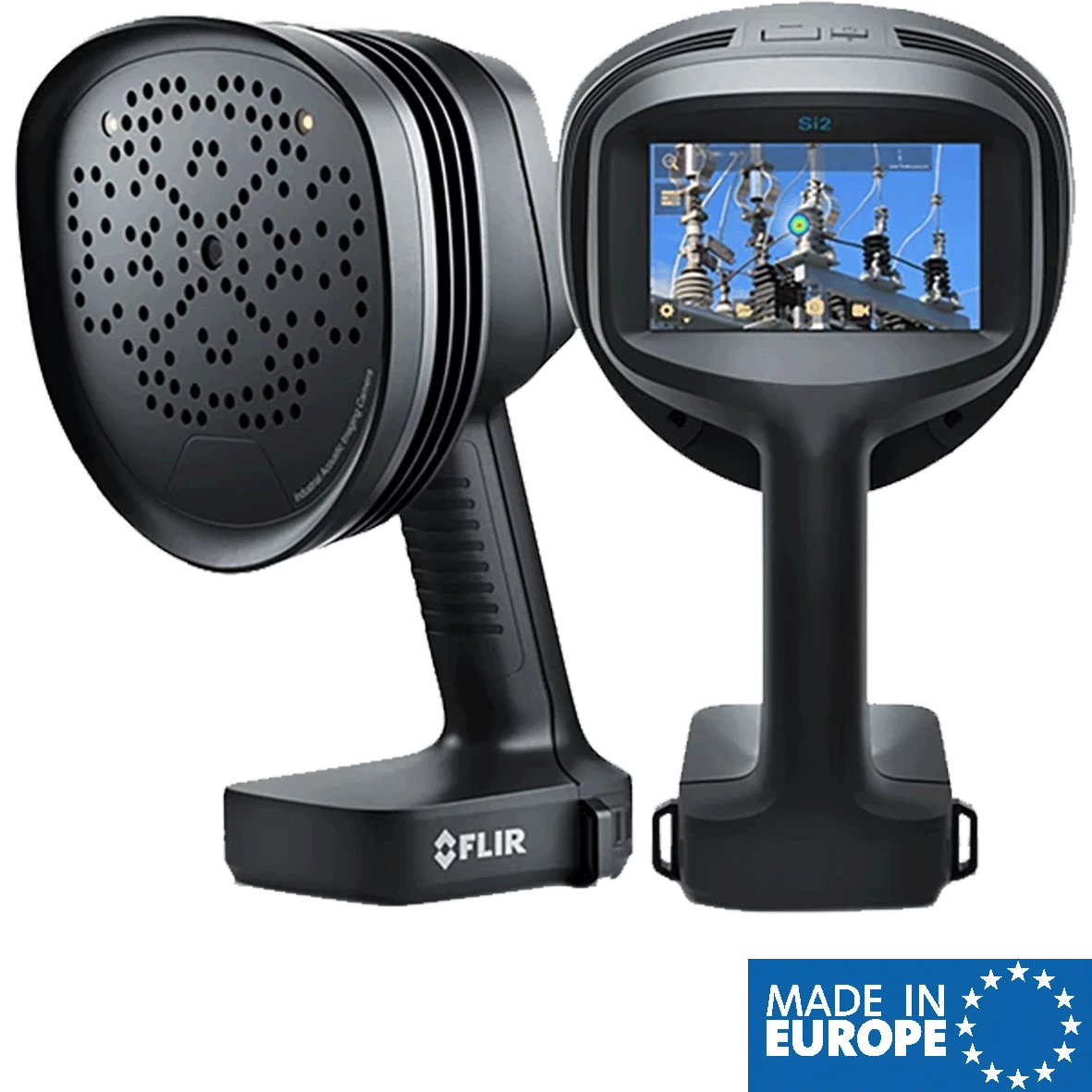

- Akustična kamera za detekciju parcijalnog pražnjenja
Lokacija parcijalnog pražnjenja se određuje razlikovanjem pravca izvora zvuka, koji se pojavljuje kao zvuk i prolazi kroz niz mikrofona.
Boja se prikazuje preko vizuelne slike što omogućava jednostavnu vizuelnu lokaciju
Optička vizualizacija lokacija spoljnjih parcijalnih pražnjenja na opremi visokog napona
Uz niz od 124 mikrofona, lako je proveriti veliki prostor i locirati parcijalno pražnjenje sa udaljenosti
Zaštićena tehnologija prikaza akustične slike (paleta boja duga)
Spajanje različitih tačaka i lokacija parcijalnom pražnjenju sa vizuelnom
Filteri HIGH (visoka osetljivost), SLM (sporo), ULT (ultrazvučno) za eliminaciju ambijentalne buke
Prag detekcije:
20 kHz: -7 dB SPL
35 kHz: 4 dB SPL
50 kHz: 10 dB SPL
80 kHz: 36 dB SPL
100 kHz: 51 dB SPL
Od 0.3 m do 200 m
Senzor: 124 digitalna MEMS mikrofona
Polje gledanja 75° dijagonalno
Ekran na dodir: 1280 x 720 LCD
Digitalna kamera od 12 MP u boji
Polje gledanja kamere 75° dijagonalno
Brzina frejmova video zapisa
Kamera: 60 fps / Akustična slika: 30 fps / Ekran: 70 fps
8x digitalni zum
Rezolucija video slike 1280 × 720
Korisnički interfejs
Veličina displeja: 5 in. 1280 × 720
Rezistivni ekran na dodir, TFT LCD, MIPI DSI
Integrisane LED baterijske lampe, tri moda isključeno, normalno i svetlo
Analiza i izveštavanje online
FLIR akustični pregledač kamere (cloud servis) www.acousticviewer.flir.com Offline
FLIR Thermal Studio (desktop softver)
Komunikacija i skladištenje podataka
Prenos podataka
Wi-Fi 2.4 GHz i 5 GHz IEEE 802.11.b/g/n/ac bežična LAN mreža
USB memorijski stick
Ažuriranje softvera kamere
Automatsko ažuriranje preko bežične mreže (OTA) ili preko USB veze
Format slike .nlz i .jpg
Snimanje videa & format
Do 5 minuta (.nlz format)
